7Menü Authentifizierung

7.1Authentifizierung >> Administrative Benutzer

7.1.1Passwörter

Unter Administrative Benutzer sind die Benutzer zu verstehen, die je nach Berechtigungs­stufe das Recht haben, den mGuard zu konfigurieren (Berechtigungsstufe Root und Admi­nistrator) oder zu benutzen (Berechtigungsstufe User).

Authentifizierung >> Administrative Benutzer >> Passwörter
	Um sich auf der entsprechenden Stufe anzumelden, muss der Benutzer das Passwort an­geben, das der jeweiligen Berechtigungsstufe (root, admin, user) zugeordnet ist.
Account: root	Root-Passwort	Bietet vollständige Rechte für alle Parameter des mGuards. Hintergrund: Nur diese Berechtigungsstufe erlaubt unbe­grenzten Zugriff auf das Dateisystem des mGuards. Benutzername (nicht änderbar): root Voreingestelltes Root-Passwort: root •Wollen Sie das Root-Passwort ändern, geben Sie ins Feld Altes Passwort das alte Passwort ein, in die beiden folgenden Felder das neue gewünschte Passwort.
Accout: admin	Administrator-Pass­wort	Bietet die Rechte für die Konfigurationsoptionen, die über die Web-basierte Administratoroberfläche zugänglich sind. Benutzername (nicht änderbar): admin Voreingestelltes Passwort: mGuard
Account: user	Benutzerpasswort	Werkseitig ist kein Benutzerpasswort voreingestellt. Um eins festzulegen, geben Sie in beide Eingabefelder übereinstim­mend das gewünschte Passwort ein.
	Deaktiviere das VPN, bis sich der Benutzer über HTTP authentifi­ziert	Ist ein Benutzerpasswort festgelegt und aktiviert, dann muss der Benutzer nach jedem Neustart des mGuards bei Zugriff auf eine beliebige HTTP URL dieses Passwort angeben, damit die VPN-Verbindungen des mGuards aktiviert wer­den. Werkseitig ist die Funktion deaktiviert. Bei aktivierter Funktion können VPN-Verbindungen erst dann genutzt werden, wenn sich ein Benutzer mittels HTTP gegen­über dem mGuard ausgewiesen hat. Alle HTTP Verbindung werden auf den mGuard umgeleitet, solange die Authentifizierung erforderlich ist. Die Änderung dieser Option wird erst mit dem nächsten Neu­start aktiv. Wollen Sie diese Option nutzen, legen Sie im entsprechenden Eingabefeld das Nutzerpasswort fest.
	Anmeldestatus des Benutzers	Zeigt an, ob der Benutzer an- oder abgemeldet ist.
	Benutzer anmelden	Um den Benutzer anzumelden, klicken Sie auf die Schaltflä­che Login.
	Benutzer abmelden	Um den Benutzer anzumelden, klicken Sie auf die Schaltflä­che Abmelden.
Account: mobile (Nur TC MGUARD RS4000/RS2000 3G, TC MGUARD RS4000/RS2000 4G)	Mobile-Passwort	Werkseitig ist kein Mobile-Passwort voreingestellt. Um eines festzulegen, geben Sie in beide Eingabefelder übereinstim­mend das gewünschte Passwort ein.

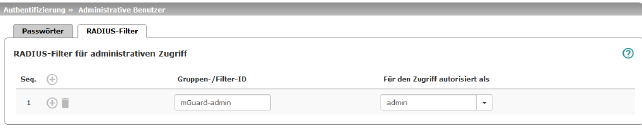

7.1.2RADIUS-Filter

Hier können Sie Gruppennamen für administrative Benutzer anlegen, deren Passwort bei einem Zugriff auf den mGuard mit Hilfe eines RADIUS-Servers überprüft wird. Sie können jeder dieser Gruppen eine administrative Rolle zuweisen.

7.2Authentifizierung >> Firewall-Benutzer

Um z. B. privates Surfen im Internet zu unterbinden, wird unter Netzwerksicherheit >> Pa­ketfilter >> DMZ jede ausgehende Verbindung unterbunden (nicht betroffen: VPN).

Unter Netzwerksicherheit >> Benutzerfirewall können für bestimmte Firewall-Benutzer an­ders lautende Firewall-Regeln definiert werden, z. B. dass für diese jede ausgehende Ver­bindung erlaubt ist. Diese Benutzerfirewall-Regel greift, sobald sich der oder die betref­fende(n) Firewall-Benutzer angemeldet haben, für die diese Benutzerfirewall-Regel gilt, siehe „Netzwerksicherheit >> Benutzerfirewall“ auf Seite 306.

7.2.1Firewall-Benutzer

Authentifizierung >> Firewall-Benutzer >> Firewall-Benutzer
Benutzer	Listet die Firewall-Benutzer durch Angabe der ihnen zugeordneten Benutzerkennung auf. Legt außerdem die Authentifizierungsmethode fest.
	Aktiviere Benutzerfi­rewall	Unter dem Menüpunkt Netzwerksicherheit >> Benutzerfi­rewall können Firewall-Regeln definiert werden, die dort be­stimmten Firewall-Benutzern zugeordnet werden. Bei aktivierter Benutzerfirewall werden die den unten aufgelis­teten Benutzern zugeordneten Firewall-Regeln in Kraft ge­setzt, sobald sich betreffende Benutzer anmelden.
	Aktiviere Gruppen­authentifizierung	Wenn aktiviert, leitet der mGuard Logins für ihn unbekannte Benutzer an den RADIUS-Server weiter. Bei Erfolg wird die Antwort des RADIUS-Servers einen Gruppennamen enthal­ten. Der mGuard wird dann Benutzerfirewall-Templates frei­schalten, die diesen Gruppennamen als Template-Benutzer eingetragen haben. Der RADIUS-Server muss so konfiguriert werden, dass dieser den Gruppennamen im „Access Accept“ Paket als „Filter-ID=<gruppenname>“ Attribut mitschickt.
	Benutzerkennung	Name, den der Benutzer bei der Anmeldung angibt.
	Authentifizierungsme­thode	Lokale DB: Ist Lokale DB ausgewählt, muss in der Spalte Be­nutzerpasswort das Passwort eingetragen werden, das dem Benutzer zugeordnet ist, und das dieser neben seiner Benut­zerkennung angeben muss, wenn er sich anmeldet. RADIUS: Ist RADIUS ausgewählt, kann das Passwort für den Benutzer auf dem RADIUS-Server hinterlegt werden.
	Benutzerpasswort (Nur wenn als Authentifizie­rungsmethode Lokale DB aus­gewählt ist)	Zugeordnetes Benutzerpasswort.
Zugang (Authentisierung per HTTPS über)	Gibt an, über welche mGuard-Interfaces Firewall-Benutzer sich beim mGuard anmelden können.
	Interface	Intern / Extern / Extern 2 / DMZ1 / VPN / Einwahl2 Gibt an, über welche mGuard-Interfaces Firewall-Benutzer sich beim mGuard anmelden können. Für das ausgewählte In­terface muss Web-Zugriff über HTTPS freigeschaltet sein: Menü “Verwaltung >> Web-Einstellungen“, Registerkarte Zugriff (siehe „Zugriff“ auf Seite 76) .
Angemeldete Benutzer	Bei aktivierter Benutzerfirewall wird der Status angemeldeter Firewall-Benutzer ange­zeigt. Ausgewählte Benutzer können mit einen Klick auf das Icon abgemeldet wer­den.

7.3Authentifizierung >> RADIUS

Ein RADIUS-Server ist ein zentraler Authentifizierungsserver, an den sich Geräte und Dienste wenden, die die Passwörter von Benutzern prüfen lassen wollen. Diese Geräte und Dienste kennen das Passwort nicht. Das Passwort kennen nur ein oder mehrere RADIUS-Server.

Außerdem stellt der RADIUS-Server dem Gerät oder dem Dienst, auf den ein Benutzer zu­greifen möchte, weitere Informationen über den Benutzer bereit, zum Beispiel seine Grup­penzugehörigkeit. Auf diese Weise lassen sich alle Einstellungen von Benutzern zentral verwalten.

Damit die RADIUS-Authentifizierung aktiv wird, müssen Sie unter Authentifizierung >> Fi­rewall-Benutzer bei dem Unterpunkt Aktiviere Gruppenauthentifizierung die Auswahl Ja einstellen und als Authentifizierungsmethode den Punkt RADIUS auswählen.

Unter Authentifizierung >> RADIUS-Server wird eine Liste von RADIUS-Servern erstellt, die durch den mGuard verwendet wird. Diese Liste wird auch verwendet, wenn beim adminis­trativen Zugriff (SSH/HTTPS), die RADIUS-Authentifizierung aktiviert ist.

Wenn die RADIUS-Authentifizierung aktiv ist, wird der Log-in-Versuch von einem nicht vor­definierten Benutzer (nicht: root, admin, netadmin, audit oder user) an alle hier aufgelisteten RADIUS-Server weitergeleitet. Die erste Antwort, die der mGuard von einem der RADIUS-Server erhält, entscheidet über das Gelingen des Authentifizierungsversuches.

Authentifizierung >> RADIUS
RADIUS-Server (Dieser Menüpunkt gehört nicht zum Funktionsumfang von TC MGUARD RS2000 3G, TC MGUARD RS2000 4G, FL MGUARD RS2005, FL MGUARD RS2000.)	RADIUS-Timeout	Legt fest (in Sekunden), wie lange der mGuard auf die Antwort des RADIUS-Servers wartet. Standard: 3 Sekunden.
	RADIUS-Wiederholun­gen	Legt fest, wie oft bei Überschreitung des RADIUS-Timeouts Anfragen an den RADIUS-Server wiederholt werden. Standard: 3.
	RADIUS-NAS-Identi­fier	Mit jedem RADIUS-Request wird ein NAS-Kennzeichen (NAS-Identifier, NAS-ID) gesendet, außer wenn das Feld leer bleibt. Sie können alle üblichen Zeichen der Tastatur als NAS-ID ver­wenden, mit Ausnahme der Umlaute. Die NAS-ID ist ein RADIUS-Attribut, das der Client nutzen kann, um sich selbst beim RADIUS-Server zu identifizieren. Die NAS-ID kann anstelle einer IP-Adresse genutzt werden, um den Clienten zu identifzieren. Sie muss einzigartig im Be­reich des RADIUS-Servers sein.
	Server	Name des RADIUS-Servers oder dessen IP-Adresse
	Über VPN	Die Anfrage des RADIUS-Servers wird, wenn möglich, über einen VPN-Tunnel durchgeführt. Bei aktivierter Funktion wird die Kommunikation mit dem Ser­ver immer dann über einen verschlüsselten VPN-Tunnel ge­führt, wenn ein passender VPN-Tunnel verfügbar ist.
	Wenn die Funktion Über VPN aktiviert ist, dann unterstützt der mGuard Anfragen von einem RADIUS-Server über seine VPN-Verbindung. Dies passiert automatisch immer dann, wenn der RADIUS-Server zum Remote-Netzwerk eines konfigurierten VPN-Tun­nels gehört und der mGuard eine interne IP-Adresse hat, die zum lokalen Netzwerk des­selben VPN-Tunnels gehört. Dadurch wird die Authentifizierungsanfrage abhängig von der Verfügbarkeit eines VPN-Tunnels.
	Port	Vom RADIUS-Server benutze Port-Nummer
	Secret	RADIUS-Server-Passwort (Secret) Dieses Passwort muss das selbe wie beim mGuard sein. Der mGuard nutzt dieses Passwort, um Nachrichten mit dem RADIUS-Server auszutauschen und das Benutzerpasswort zu verschlüsseln. Das RADIUS-Server-Passwort wird nicht im Netzwerk übertragen. Während der Erneuerung des RADIUS-Server-Passwortes soll der administrative Zugriff auf den mGuard möglich blei­ben. Damit das gewährleistet ist, gehen Sie so vor: •Richten Sie den RADIUS-Server beim mGuard ein zwei­tes Mal mit einem neuen Passwort ein. •Stellen Sie dieses neue Passwort ebenfalls beim RADIUS-Server ein. •Löschen Sie beim mGuard die Zeile mit dem alten Pass­wort.

7.4Authentifizierung >> Zertifikate

Der Nachweis und die Prüfung der Authentizität, Authentifizierung genannt, ist grundlegen­des Element einer sicheren Kommunikation. Beim X.509-Authentifizierungsverfahren wird anhand von Zertifikaten sichergestellt, dass wirklich die „richtigen“ Partner kommunizieren und kein „falscher“ dabei ist. Falsch wäre ein Kommunikationspartner dann, wenn er vor­gibt, jemand zu sein, der er in Wirklichkeit gar nicht ist (siehe Glossar unter„X.509 Zertifikat“ auf Seite 471).

Zertifikat

Ein Zertifikat dient dem Zertifikatsinhaber als Bescheinigung dafür, dass er der ist, für den er sich ausgibt. Die bescheinigende, beglaubigende Instanz dafür ist die CA (Certificate Au­thority). Von ihr stammt die Signatur (= elektronische Unterschrift) auf dem Zertifikat, mit der die CA bescheinigt, dass der rechtmäßige Inhaber des Zertifikats einen privaten Schlüssel besitzt, der zum öffentlichen Schlüssel im Zertifikat passt.

Der Name des Ausstellers eines Zertifikats wird im Zertifikat als Aussteller aufgeführt, der Name des Inhabers eines Zertifikats als Subject.

Selbst signierte Zertifikate

Ist ein Zertifikat nicht von einer CA (Certificate Authority) signiert, sondern vom Zertifikatsin­haber selber, spricht man von einem selbst signierten Zertifikat. In selbst signierten Zertifi­katen wird der Name des Zertifikatsinhabers sowohl als Aussteller als auch als Subject aufgeführt.

Selbst signierte Zertifikate werden benutzt, wenn die Kommunikationspartner den Vorgang der X.509-Authentifizierung verwenden wollen oder müssen, ohne ein offizielles Zertifikat zu haben oder zu benutzen. Diese Art der Authentifizierung sollte aber nur unter Kommuni­kationspartnern Verwendung finden, die sich „gut kennen“ und deswegen vertrauen. Sonst sind solche Zertifikate unter dem Sicherheitsaspekt genauso wertlos wie z. B. selbst er­stellte Ausweispapiere, die keinen Behördenstempel tragen.

Zertifikate werden von kommunizierenden Maschinen / Menschen bei der Verbindungsauf­nahme einander „vorgezeigt“, sofern zur Verbindungsaufnahme die X.509-Authentifizie­rung verwendet wird. Beim mGuard können das die folgenden Anwendungen sein:

–Authentifizierung der Kommunikationspartner bei der Herstellung von VPN-Verbindun­gen mittels IPsec (siehe „IPsec VPN >> Verbindungen“ auf Seite 336, „Authentifizie­rung“ auf Seite 359).

–Authentifizierung der Kommunikationspartner bei der Herstellung von VPN-Verbindun­gen mittels OpenVPN (siehe „OpenVPN-Client >> Verbindungen“ auf Seite 381, „Au­thentifizierung“ auf Seite 388).

–Verwaltung des mGuards per SSH (Shell Zugang) (siehe „Verwaltung >> Systemein­stellung >> Host“ auf Seite 47, „Shell-Zugang“ auf Seite 56).

–Verwaltung des mGuards per HTTPS (siehe „Verwaltung >> Web-Einstellungen“ auf Seite 75, „Zugriff“ auf Seite 76).

Zertifikat, Maschinenzertifikat

Mit Zertifikaten kann man sich gegenüber anderen ausweisen (sich authentisieren). Das Zertifikat, mit dem sich der mGuard gegenüber anderen ausweist, soll hier, der Terminolo­gie von Microsoft Windows folgend, „Maschinenzertifikat“ genannt werden.

Wird ein Zertifikat von einem Menschen benutzt, um sich gegenüber Gegenstellen zu au­thentisieren (z. B. von einem Menschen, der per HTTPS und Web-Browser auf den mGuard zwecks Fernkonfiguration zugreifen will), spricht man einfach von Zertifikat, personenbezo­genem Zertifikat oder Benutzerzertifikat, das dieser Mensch „vorzeigt“. Ein solches perso­nenbezogenes Zertifikat kann z. B. auch auf einer Chipkarte gespeichert sein und von des­sen Inhaber bei Bedarf in den Kartenleser seines Rechners gesteckt werden, wenn der Web-Browser bei der Verbindungsherstellung dazu auffordert.

Gegenstellen-Zertifikat

Ein Zertifikat wird also von dessen Inhaber (Mensch oder Maschine) wie ein Ausweis be­nutzt, nämlich um zu beweisen, dass er/sie wirklich der/die ist, für den er/sie sich ausgibt. Weil es bei einer Kommunikation mindestens zwei Partner gibt, geschieht das wechsel­weise: Partner A zeigt sein Zertifikat seiner Gegenstelle Partner B vor. Im Gegenzug zeigt Partner B zeigt sein Zertifikat seiner Gegenstelle Partner A vor.

Damit A das ihm von B vorgezeigte Zertifikat, also das Zertifikat seiner Gegenstelle, akzep­tieren und die Kommunikation mit B erlauben kann, gibt es folgende Möglichkeit: A hat zuvor von B eine Kopie des Zertifikats erhalten (z. B. per Datenträger oder E-Mail), mit dem sich B bei A ausweisen wird. Anhand eines Vergleiches mit dieser Kopie kann A dann er­kennen, dass das von B vorgezeigte Zertifikat zu B gehört. Die Kopie des Zertifikats, das in diesem Beispiel Partner B an A übergeben hatte, nennt man (auf die Oberfläche des mGuards bezogen) Gegenstellen-Zertifikat.

Damit die wechselseitige Authentifizierung gelingen kann, müssen also zuvor beide Partner sich gegenseitig die Kopie ihres Zertifikats, mit dem sie sich ausweisen werden, einander übergeben. Dann installiert A die Kopie des Zertifikats von B bei sich als Gegenstellen-Zer­tifikat. Und B installiert die Kopie des Zertifikats von A bei sich als Gegenstellen-Zertifikat.

Als Kopie eines Zertifikats auf keinen Fall die PKCS#12-Datei (Dateinamen-Erweiterung *.p12) nehmen und eine Kopie davon der Gegenstelle geben, um eine spätere Kommuni­kation per X.509-Authentifizierung mit ihr zu ermöglichen! Denn die PKCS#12-Datei enthält auch den privaten Schlüssel, der nicht aus der Hand gegeben werden darf (siehe „Erstel­lung von Zertifikaten“ auf Seite 258).

Um eine Kopie eines in den mGuard importierten Maschinenzertifikats zu erstellen, können Sie wie folgt vorgehen:

•Auf der Registerkarte Maschinenzertifikate beim betreffenden Maschinen-zertifikat ne­ben dem Zeilentitel Zertifikat herunterladen auf die Schaltfläche Aktuelle Zertifikats­datei klicken (siehe „Maschinenzertifikate“ auf Seite 263).

CA-Zertifikate

Das von einer Gegenstelle vorgezeigte Zertifikat kann vom mGuard auch anders überprüft werden als durch Heranziehung des lokal auf dem mGuard installierten Gegenstellen-Zer­tifikats. Die nachfolgend beschriebene Möglichkeit wird je nach Anwendung statt dessen oder ergänzend verwendet, um gemäß X.509 die Authentizität von möglichen Gegenstellen zu überprüfen: durch das Heranziehen von CA-Zertifikaten.

CA-Zertifikate geben ein Mittel in die Hand, überprüfen zu können, ob das von einer Gegen­stelle gezeigte Zertifikat wirklich von der CA signiert ist, die im Zertifikat dieser Gegenstelle angegeben ist.

Ein CA-Zertifikat kann von der betreffenden CA (Certificate Authority) in Dateiform zur Ver­fügung gestellt werden (Dateinamen-Erweiterung *.cer, *.pem oder *.crt), z. B. frei herunter­ladbar von der Webseite der betreffenden CA.

Anhand von in den mGuard geladenen CA-Zertifikaten kann der mGuard also überprüfen, ob das „vorgezeigte“ Zertifikat einer Gegenstelle vertrauenswürdig ist. Es müssen aber dem mGuard alle CA-Zertifikate verfügbar gemacht werden, um mit dem von der Gegenstelle vorgezeigten Zertifikat eine Kette zu bilden: neben dem CA-Zertifikat der CA, deren Signa­tur im zu überprüfenden, von der Gegenstelle vorgezeigten Zertifikat steht, auch das CA-Zertifikat der ihr übergeordneten CA usw. bis hin zum Root-Zertifikat (siehe im Glossar unter „CA-Zertifikat“ auf Seite 466).

Die Authentifizierung anhand von CA-Zertifikaten macht es möglich, den Kreis möglicher Gegenstellen ohne Verwaltungsaufwand zu erweitern, weil nicht für jede mögliche Gegen­stelle deren Gegenstellen-Zertifikat installiert werden muss.

Erstellung von Zertifikaten

Für die Erstellung eines Zertifikats wird zunächst ein privater Schlüssel und der dazu gehö­rige öffentliche Schlüssel benötigt. Zum Erstellen dieser Schlüssel gibt es Programme, mit denen das jederf selbst tun kann. Ein zugehöriges Zertifikat mit dem zugehörigen öffentli­chen Schlüssel kann man sich ebenfalls selbst erzeugen, wenn ein selbst signiertes Zerti­fikat entstehen soll. (Hinweise zum Selbstausstellen gibt ein Dokument, welches von der Webseite phoenixcontact.net/products aus dem Download-Bereich heruntergeladen wer­den kann. Es ist als Application Note unter dem Titel „How to obtain X.509 certificates“ ver­öffentlicht.)

Ein zugehöriges von einer CA (Certificate Authority) signiertes Zertifikat muss bei einer CA beantragt werden.

Damit der private Schlüssel zusammen mit dem zugehörigen Zertifikat in den mGuard im­portiert werden können, müssen diese Bestandteile in eine sogenannte PKCS#12-Datei (Dateinamen-Erweiterung *.p12) eingepackt werden.

Authentifizierungs­verfahren

Bei X.509-Authentifizierungen kann der mGuard zwei prinzipiell unterschiedliche Verfahren anwenden.

–Die Authentifizierung einer Gegenstelle erfolgt auf Basis von Zertifikat und Gegenstel­len-Zertifikat. In diesem Fall muss z. B. bei VPN-Verbindungen für jede einzelne Ver­bindung angegeben werden, welches Gegenstellen-Zertifikat herangezogen werden soll.

–Der mGuard zieht die ihm verfügbar gemachten CA-Zertifikate heran, um zu prüfen, ob das von der Gegenstelle ihm vorgezeigte Zertifikat echt ist. Dazu müssen dem mGuard alle CA-Zertifikate verfügbar gemacht werden, um mit dem von der Gegenstelle vorge­zeigten Zertifikat eine Kette zu bilden, bis hin zum Root-Zertifikat.

„Verfügbar machen“ bedeutet, dass die betreffenden CA-Zertifikate im mGuard installiert sein müssen (siehe „CA-Zertifikate“ auf Seite 265) und zusätzlich bei der Konfiguration der betreffenden Anwendung (SSH, HTTPS, VPN) referenziert werden müssen.

Ob die beiden Verfahren alternativ oder kombiniert zu verwenden sind, wird bei VPN, SSH und HTTPS unterschiedlich gehandhabt.

Einschränkung Web-Browser „Safari“

Authentifizierung bei SSH

Authentifizierung bei HTTPS

Authentifizierung bei VPN

7.4.1Zertifikatseinstellungen

Authentifizierung >> Zertifikate >> Zertifikatseinstellungen
Zertifikatseinstellungen	Die hier vollzogenen Einstellungen beziehen sich auf alle Zertifikate und Zertifikatsketten, die der mGuard prüfen soll. Generell ausgenommen davon sind: –selbst signierte Zertifikate von Gegenstellen, –bei VPN: alle Gegenstellen-Zertifikate
	Beachte den Gültig­keitszeitraum von Zer­tifikaten und CRLs	Immer Der Gültigkeitszeitraum wird immer beachtet. Nein Angaben in Zertifikaten und CRLs über deren Gültigkeitszeit­raum werden vom mGuard ignoriert. Warte auf Synchronisation der Systemzeit Der in Zertifikaten und CRLs angegebene Gültigkeitszeitraum wird vom mGuard erst dann beachtet, wenn dem mGuard die aktuelle Zeit (Datum und Uhrzeit) bekannt ist, entweder –durch die eingebaute Uhr (bei TC MGUARD RS4000/RS2000 3G, TC MGUARD RS4000/RS2000 4G, FL MGUARD RS2005, FL MGUARD RS4000/RS2000, FL MGUARD GT/GT, mGuard centerport (Innominate), FL MGUARD CENTERPORT, FL MGUARD RS, mGuard delta (Innominate), FL MGUARD SMART2) oder –durch Synchronisierung der Systemzeit (siehe „Zeit und Datum“ auf Seite 49). Bis zu diesem Zeitpunkt werden alle zu prüfenden Zertifikate sicherheitshalber als ungültig erachtet.
	CRL-Prüfung aktivie­ren	Bei aktivierter CRL-Prüfung zieht der mGuard die CRL (Cer­tificate Revocation Liste = Zertifikats-Sperrliste) heran und prüft, ob die dem mGuard vorliegenden Zertifikate gesperrt sind oder nicht. CRLs werden von den CAs herausgegeben und enthalten die Seriennummern von Zertifikaten, die gesperrt sind, z. B. weil sie als gestohlen gemeldet worden sind. Auf der Registerkarte CRL (siehe „CRL“ auf Seite 269) geben Sie an, von wo der mGuard die Sperrlisten bekommt .
	CRL-Download-Inter­vall	Ist die CRL-Prüfung aktiviert (s. o.), wählen Sie hier aus, in welchen Zeitabständen die Sperrlisten heruntergeladen und in Kraft gesetzt werden sollen. Auf der Registerkarte CRL (siehe „CRL“ auf Seite 269) geben Sie an, von wo der mGuard die Sperrlisten bezieht. Ist die CRL-Prüfung eingeschaltet, der CRL-Download aber auf Nie gesetzt, muss die CRL manuell in den mGuard gela­den worden sein, damit die CRL-Prüfung gelingen kann.

7.4.2Maschinenzertifikate

Mit einem Maschinenzertifikat, das in den mGuard geladen ist, authentisiert sich dieser mGuard bei der Gegenstelle. Das Maschinenzertifikat ist sozusagen der Personalausweis eines mGuards, mit dem er sich bei der jeweiligen Gegenstelle ausweist.

Weitere Erläuterungen siehe „Authentifizierung >> Zertifikate“ auf Seite 256.

Durch das Importieren einer PKCS#12-Datei erhält der mGuard einen privaten Schlüssel und das dazu gehörige Maschinenzertifikat. Es können mehrere PKCS#12-Dateien in den mGuard geladen werden, so dass der mGuard bei unterschiedlichen Verbindungen jeweils das gewünschte selbst signierte oder von einer CA signierte Maschinenzertifikat verwen­den kann, um es der Gegenstelle vorzuzeigen.

Zur Verwendung eines an dieser Stelle installierten Maschinenzertifikats muss bei der Kon­figuration von Anwendungen (SSH, VPN) zusätzlich auf dieses Maschinenzertifikat refe­renziert werden, um es für die jeweilige Verbindung bzw. die jeweilige Fernzugriffsart zu be­nutzen.

Beispiel für importierte Maschinenzertifikate (s. o).

Um ein (neues) Zertifikat zu importieren, gehen Sie wie folgt vor:

Neues Maschinenzertifikat importieren

Voraussetzung:

Die PKCS#12 (Dateiname = *.p12 oder *.pfx) ist auf dem angeschlossenen Rechner ge­speichert.

Gehen Sie wie folgt vor:

•Klicken Sie auf das Icon  Keine Datei ausgewählt, um die Datei zu selektieren

•Geben Sie in das Feld Passwort das Passwort ein, mit dem der private Schlüssel der PKCS#12-Datei geschützt ist.

•Klicken Sie auf das Icon Hochladen.

Nach dem Import können Sie die Details des Zertifikats über einen Klick auf die Schalt­fläche  Details anzeigen.

•Speichern Sie das importierte Zertifikat durch einen Klick auf das Icon  Überneh­men.

Kurzname

Beim Importieren eines Maschinenzertifikats wird das CN-Attribut aus dem Subject-Feld des Zertifikats hier als Kurzname vorgeschlagen, sofern das Feld Kurzname bis jetzt leer ist. Dieser Name kann übernommen oder frei geändert werden.

•Sie müssen einen Namen vergeben, den vorgeschlagenen oder einen anderen. Und Namen müssen eindeutig sein, dürfen also nicht doppelt vergeben werden.

Verwendung des Kurz­namens

Bei der Konfiguration

–von SSH (Menü Verwaltung >> Systemeinstellungen, Shell-Zugang),

–von HTTPS (Menü Verwaltung >> Web-Einstellungen, Zugriff) und

–von VPN-Verbindungen (Menü IPsec VPN >> Verbindungen)

werden die in den mGuard importierten Zertifikate per Auswahlliste angeboten.

In dieser werden die Zertifikate jeweils unter dem Kurznamen angezeigt, den Sie hier auf dieser Seite den einzelnen Zertifikaten geben.

Darum ist eine Namensvergabe zwingend erforderlich.

Zertifikats-Kopie erstellen und herunterladen

Aus dem importierten Maschinenzertifikat können Sie eine Kopie erzeugen (z. B. für die Ge­genstelle, so dass diese den mGuard damit authentifizieren kann) und herunterladen. Diese Kopie enthält nicht den privaten Schlüssel und ist deshalb unbedenklich.

Gehen Sie dazu wie folgt vor:

•Klicken Sie in der Zeile des betreffenden Maschinenzertifikats auf das Icon  Herun­terladen.

•Folgen Sie den Anweisungen in den folgenden Dialogfeldern.

7.4.3CA-Zertifikate

CA-Zertifikate sind Zertifikate von Zertifizierungsstellen (CA). CA-Zertifikate dienen dazu, die von Gegenstellen vorgezeigten Zertifikate auf Echtheit zu überprüfen.

Die Überprüfung geschieht wie folgt: Im von der Gegenstelle übertragenen Zertifikat ist der Zertifikatsaussteller (CA) als Aussteller (Issuer) angegeben. Diese Angabe kann mit dem lokal vorliegenden CA-Zertifikat von dem selben Aussteller auf Echtheit überprüft werden. Weitere Erläuterungen siehe „Authentifizierung >> Zertifikate“ auf Seite 256.

Beispiel für importierte CA-Zertifikate (s. o).

Um ein (neues) Zertifikat zu importieren, gehen Sie wie folgt vor:

CA-Zertifikat importieren

Die Datei (Dateinamen-Erweiterung *.cer, *.pem oder *.crt) ist auf dem angeschlossenen Rechner gespeichert.

Gehen Sie wie folgt vor:

•Klicken Sie auf das Icon Keine Datei ausgewählt, um die Datei zu selektieren

•Klicken Sie auf das Icon  Hochladen.

Nach dem Import können Sie die Details des Zertifikats über einen Klick auf die Schalt­fläche  Details anzeigen.

•Speichern Sie das importierte Zertifikat durch einen Klick auf das Icon  Überneh­men.

Kurzname

Beim Importieren eines CA-Zertifikats wird das CN-Attribut aus dem Subject-Feld des Zer­tifikats als Kurzname vorgeschlagen, sofern das Feld Kurzname bis jetzt leer ist. Dieser Name kann übernommen oder geändert werden.

•Sie müssen einen Namen vergeben. Der Name muss eindeutig ist sein.

Verwendung des Kurznamens

Bei der Konfiguration

–von SSH (Menü Verwaltung >> Systemeinstellungen, Shell-Zugang),

–von HTTPS (Menü Verwaltung >> Web-Einstellungen, Zugriff) und

–von VPN-Verbindungen (Menü IPsec VPN >> Verbindungen)

werden die in den mGuard importierten Zertifikate per Auswahlliste angeboten. In dieser Auswahlliste werden die Zertifikate jeweils unter dem Kurznamen angezeigt, den Sie hier den Zertifikaten geben. Eine Namensvergabe ist zwingend erforderlich.

Zertifikats-Kopie erstellen und herunterladen

Aus dem importierten CA-Zertifikat können Sie eine Kopie erzeugen und herunterladen.

Gehen Sie dazu wie folgt vor:

•Klicken Sie in der Zeile des betreffenden CA-Zertifikats auf das Icon  Herunterla­den.

•Folgen Sie den Anweisungen in den folgenden Dialogfeldern.

7.4.4Gegenstellen-Zertifikate

Ein Gegenstellen-Zertifikat ist die Kopie des Zertifikats, mit dem sich eine Gegenstelle beim mGuard ausweist.

Gegenstellen-Zertifikate haben Sie von Bedienern möglicher Gegenstellen auf vertrauens­würdigem Wege als Datei (Dateinamen-Erweiterung *.cer, *.pem oder *.crt) erhalten. Diese Datei laden Sie in den mGuard, damit die wechselseitige Authentifizierung gelingen kann. Es können die Gegenstellen-Zertifikate mehrerer möglicher Gegenstellen geladen werden.

Das Gegenstellen-Zertifikat für das Authentifizieren einer VPN-Verbindung (bzw. der Tun­nel einer VPN-Verbindung) wird im Menü IPsec VPN >> Verbindungen installiert.

Weitere Erläuterungen siehe „Authentifizierung >> Zertifikate“ auf Seite 256.

Beispiel für importierte Gegenstellen-Zertifikate (s. o.)

Neues Zertifikat importie­ren

Voraussetzung:

Die Datei (Dateinamen-Erweiterung *.cer, *.pem oder *.crt) ist auf dem angeschlossenen Rechner gespeichert.

Gehen Sie wie folgt vor:

•Klicken Sie auf das Icon Keine Datei ausgewählt, um die Datei zu selektieren

•Klicken Sie auf das Icon  Hochladen.

Nach dem Import können Sie die Details des Zertifikats über einen Klick auf die Schalt­fläche  Details anzeigen.

•Speichern Sie das importierte Zertifikat durch einen Klick auf das Icon  Überneh­men.

Kurzname

Beim Importieren eines Gegenstellen-Zertifikats wird das CN-Attribut aus dem Subject-Feld des Zertifikats hier als Kurzname vorgeschlagen, sofern das Feld Kurzname bis jetzt leer ist. Dieser Name kann übernommen oder frei geändert werden.

•Sie müssen einen Namen vergeben, den vorgeschlagenen oder einen anderen. Und Namen müssen eindeutig sein, dürfen also nicht doppelt vergeben werden.

Verwendung des Kurzna­mens

Bei der Konfiguration

–von SSH (Menü Verwaltung >> Systemeinstellungen, Shell-Zugang) und

–von HTTPS (Menü Verwaltung >> Web-Einstellungen, Zugriff)

werden die in den mGuard importierten Zertifikate per Auswahlliste angeboten. In dieser Auswahlliste werden die Zertifikate jeweils unter dem Kurznamen angezeigt, den Sie hier den Zertifikaten geben. Eine Namensvergabe ist zwingend erforderlich.

Zertifikats-Kopie erstellen und herunterladen

Aus dem importierten Gegenstellen-Zertifikat können Sie eine Kopie erzeugen und herun­terladen.

Gehen Sie dazu wie folgt vor:

•Klicken Sie in der Zeile des betreffenden Gegenstellen-Zertifikats auf das Icon  He­runterladen.

•Folgen Sie den Anweisungen in den folgenden Dialogfeldern.

7.4.5CRL

Authentifizierung >> Zertifikate >> CRL
Certificate Revocation List (CRL)	CRL - Certificate Revocation List = Zertifikats-Sperrliste. Die CRL ist eine Liste mit den Seriennummern gesperrter Zertifikate. Diese Seite dient zur Konfiguration der Stellen, von denen der mGuard CRLs herunterladen soll, um sie ver­wenden zu können. Zertifikate werden nur dann auf Sperrung geprüft, wenn auch die Funktion CRL-Prüfung aktivieren aktiviert wurde (siehe „Zertifikatseinstellungen“ auf Seite 261). Zu jedem Aussteller-Namen, der in zu prüfenden Zertifikaten angegeben wird, muss eine CRL mit dem selben Aussteller-Namen vorhanden sein. Fehlt eine solche CRL, dann wird bei eingeschalteter CRL-Prüfung das zu prüfende Zertifikat als ungültig be­trachtet.
	URL	Wenn auf der Registerkarte Zertifikatseinstellungen (siehe „Zertifikatseinstellungen“ auf Seite 261) unter CRL-Down­load-Intervall festgelegt ist, dass die CRL regelmäßig neu heruntergeladen werden soll, dann geben Sie hier die URL der CA an, von der der Download von deren CRL stattfinden kann.
	Über VPN	Die Anfrage des CRL-Download-Servers (URL) wird, wenn möglich, über einen VPN-Tunnel durchgeführt. Bei aktivierter Funktion wird die Kommunikation mit dem Ser­ver immer dann über einen verschlüsselten VPN-Tunnel ge­führt, wenn ein passender VPN-Tunnel verfügbar ist.
	Nächste Aktualisie­rung	Information, die der mGuard direkt aus der CRL liest: Zeit und Datum des Zeitpunktes, zu dem die CA voraussicht­lich eine neue CRL veröffentlichen wird. Diese Angabe wird weder vom CRL-Download-Intervall be­einflusst noch berücksichtigt.
	CRL-Aussteller	Information, die der mGuard direkt aus der CRL liest: Zeigt den Aussteller der betreffenden Zertifikats-Sperrliste (Certificate Revocation Liste - CRL).
	Aktion: CRL-Datei hochladen	Falls die CRL als Datei vorliegt, kann sie auch manuell in den mGuard importiert werden. •Klicken Sie auf das Icon  Keine Datei ausgewählt... und selektieren Sie die gewünschte CRL-Datei. Klicken Sie anschließend auf die Schaltfläche Öffnen. •Klicken Sie anschließend auf das Icon  CRL-Datei hochladen, um die CRL-Datei zu importieren. •Klicken Sie auf das Icon  Übernehmen, um die Ände­rungen zu übernehmen.
